东风3方勾臂垃圾车
详细参数配置
底盘及上装配置图文说明
勾臂式垃圾车(车厢可卸式垃圾车)介绍： 车厢可卸式垃圾车又叫拉臂式垃圾车，是一种采用高新设计可伸缩的钩臂，实现垃圾厢的二次吊装，自吊上放下，可自行倾倒垃圾的环卫设备。 拉臂式垃圾车结构简单，操作稳定方便，装卸效率高，机械化程度高，节省人力。钩臂垃圾车一车可带多个垃圾厢，在装卸的运输过程中可有效地避免二次污染。 拉臂垃圾车采用高新设计可摆动的钩臂，垃圾箱由框架、开启油缸、滑轮、后门和若干加强框架与钢板焊接而成。调换货厢快捷方便，货厢上带盖（倒垃圾时可翻开），钩臂垃圾车垃圾厢体可选用碳钢、不锈钢材质、内部采取环氧树脂防腐处理，改装部分与原车底盘为可分离式，维修方便且保持了原车的机动性及行驶性能。
勾臂式垃圾车(车厢可卸式垃圾车)工作原理及结构组成： 勾臂式垃圾车是在底盘上设附车架，在附车架上安放垃圾箱，并安装吊装装置。拉臂主液压缸是吊装、卸载垃圾的主要传动装置，**其伸缩可完成吊装垃圾箱、卸垃圾以及卸下空垃圾箱的工作过程，拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端，另一端则连接在拉臂上。
勾臂式垃圾车(车厢可卸式垃圾车)工作原理及结构组成： 勾臂式垃圾车是在底盘上设附车架，在附车架上安放垃圾箱，并安装吊装装置。拉臂主液压缸是吊装、卸载垃圾的主要传动装置，**其伸缩可完成吊装垃圾箱、卸垃圾以及卸下空垃圾箱的工作过程，拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端，另一端则连接在拉臂上。
【整车技术参数】 | |||
产品** | 东风牌 | 公告批次 | |
产品名称 | 产品型号 | 车厢可卸式垃圾车 | |
总质量(Kg) | 罐体容积(m3) | ||
额定载质量(Kg) | 外形尺寸(mm) | ||
整备质量(Kg) | 货厢尺寸(mm) | ||
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 鞍座**大载质量(Kg) | ||
接近角/离去角(°) | 前悬/后悬(mm) | ||
轴荷(Kg) | **高车速(Km/h) | ||
备注 | |||
【底盘技术参数】 | |||
底盘型号 | 底盘名称 | ||
**名称 | 生产企业 | ||
轴数 | 轮胎数 | ||
轴距 (mm) | |||
轮胎规格 | |||
钢板弹簧片数 | 前轮距(mm) | ||
燃料种类 | 后轮距(mm) | ||
排放依据标准 | |||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
DAM16KLQ | 哈尔滨东安汽车动力股份有限公司 | 1597 | 90 |

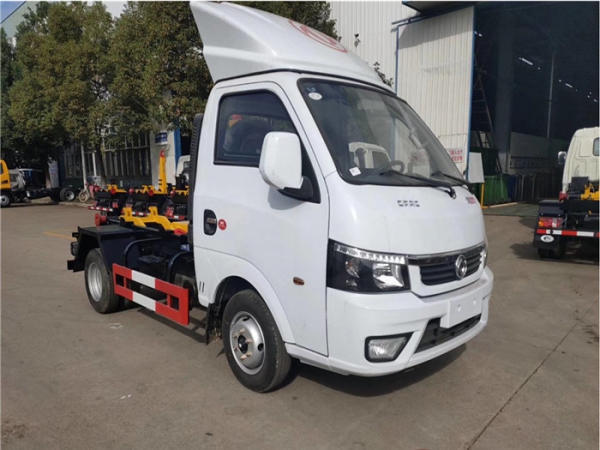

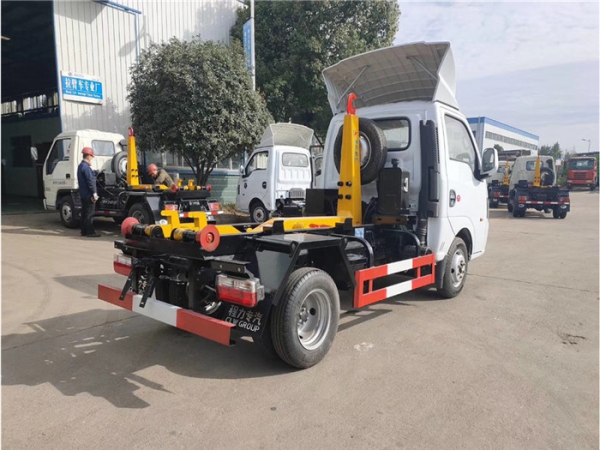

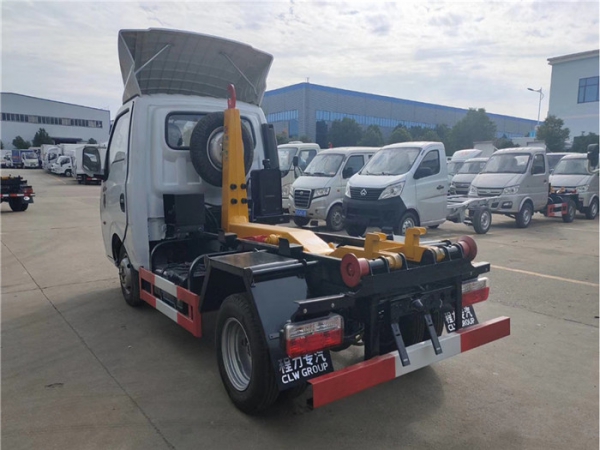

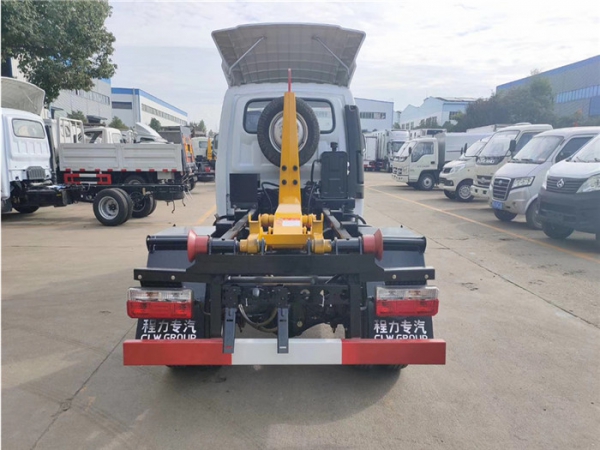

东风3方勾臂垃圾车：东风公司原厂底盘，单排驾驶室，柳州五菱113马力国六发动机，5档变速箱，前盘后鼓，175/70R14真空胎。
★东风品牌（东风公司国六专用底盘），全国联保，售后服务方便快捷——省去您的后顾之忧
★安全性能：前盘后鼓，165/70R14真空轮胎，驾驭安全可靠
★美观舒适：车身流线美观，豪华轿车内饰，驾乘舒适，高端大气。
★专业设计：轴距长，马力大，后部厢体可根据客户要求专业设计，承载能力强。

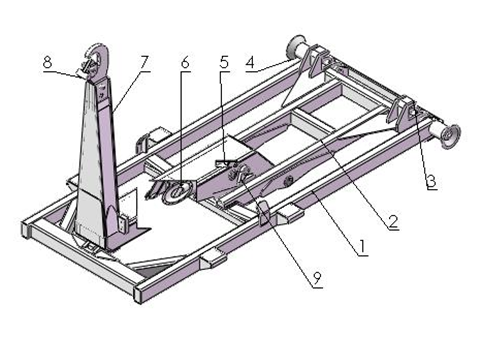

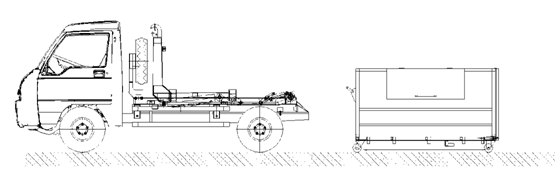

可一车配多箱，箱体采用国标优质碳钢板制作（厢体3方），箱体前端两个万向轮，尾部两个定向轮，后盖密封防漏处理，车厢后盖可打开自卸，此车轴距短，转动灵活，实用于小区街道垃圾收集处理。（我公司有三种垃圾厢体供选择：上梯下方，上圆下方，上下圆弧）勾臂装置由1副车架、2联动架、3锁定架、4滚轮、5推杆、6油缸、7拉臂、8钩子、9锁钩等组成，具体位置如下图所示。
2、工作原理与使用方法
2.1工作原理：如下图所示:

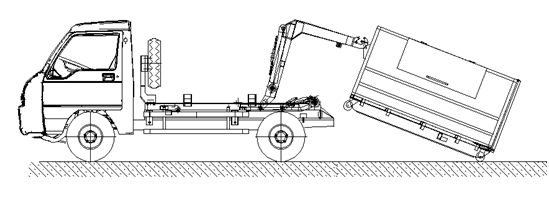

图一

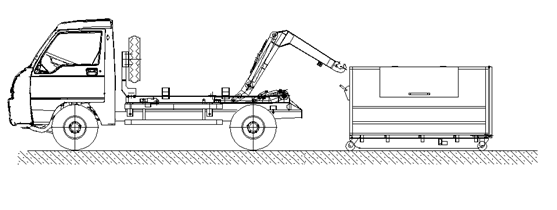

图二

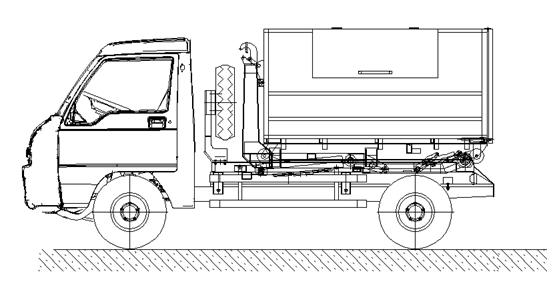

图三
