【国五】东风小多利卡5立方摆臂垃圾车
详细参数配置

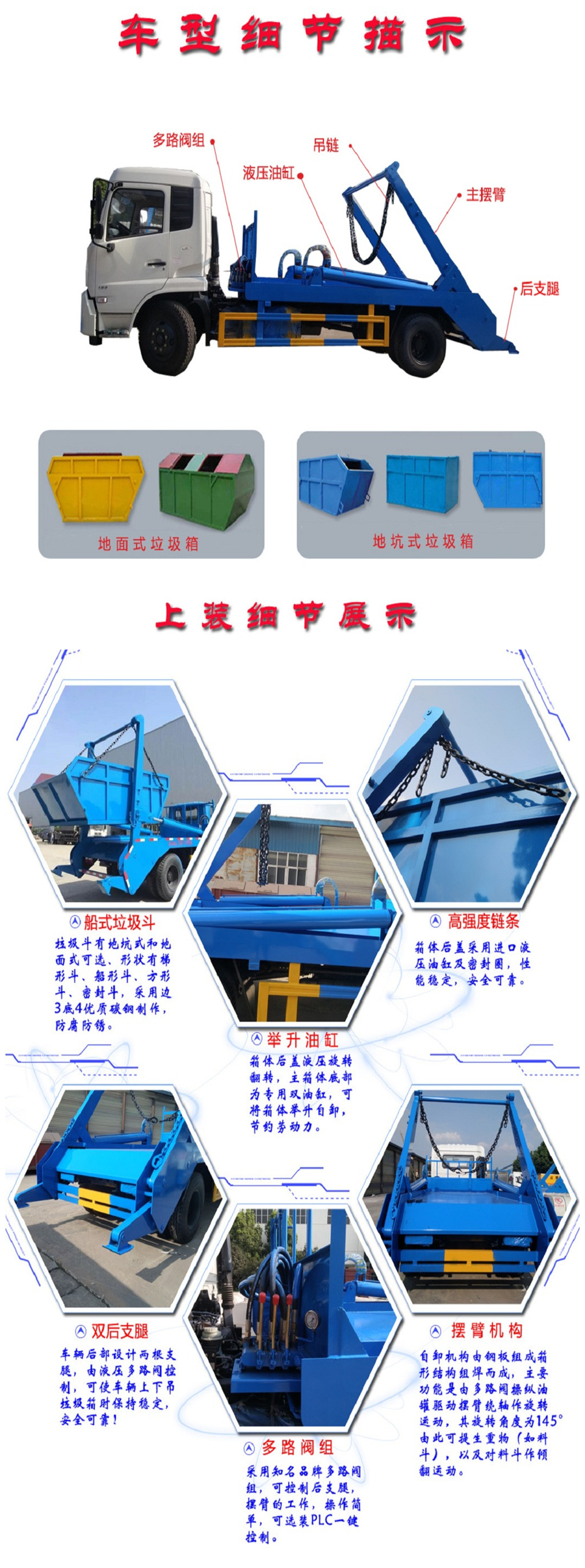

底盘及上装配置图文说明
我公司专业生产各类摆臂式垃圾车，并可根据用户需求进行专门设计制作。该车适用全国通用垃圾斗，带自卸功能，液压操作，垃圾斗可自吊上吊下，摆臂一次工作循环时间60S。该车的特点是货斗与车体分开，能实现一台车与多个货斗联合作业，循环运输，充分提高了车辆的运输能力，特别适用于短途运输，如环卫部门对城镇垃圾的清理、运输等。
本车主要由摆臂结构、料斗、液压系统、操作系统组成。
摆臂机构：由钢板组成箱形结构组焊而成，其主要功能是由多路阀操纵油缸驱动摆臂绕轴作旋转运动，由此可提升重物。
料斗：有敞开和密封式两种。（船形斗、方形斗、密封斗 ）
液压操作系统：液压系统由取力器，油泵，手动多路换向阀，单向液压锁，平衡阀，油管，油箱等组成。整个系统由汽车变速箱和取力器提供动力，手动多路阀操纵支腿油缸和摆臂油缸作伸缩运动。只有当支腿确认支撑住车辆后才能进行起吊重物作业。本系统油泵排量大小可由手动油门在车下作调控，手动换向阀手柄**阀杆行程从而**油缸活塞杆运动速度，系统压力可由安全溢流阀设定，系统超过设定压力将由安全溢流阀溢流。
车型评测
| 程力威CLW5070ZBSD5摆臂式垃圾车主要技术参数 | |||
| 产品** | 程力威 | 企业名称 | 程力专用汽车股份有限公司 |
| 车辆型号 | CLW5070ZBSD5 | 公告批次 | 314 |
| 外形尺寸(mm) | 5950×2000×2900 | 罐体容积(m3) | |
| 总质量(kg) | 7360 | 额定质量(kg) | 3130 |
| 整备质量(kg) | 4100 | 前排乘客(人) | 2 |
| 轴荷(kg) | 2640/4720 | 免征 | 否 |
| **高时速(km/h) | 90 | 燃油 | 否 |
| 油耗(L/100Km) | 7.3,17.9,17.7,17.4,17.3,17.3,17.3,17.3 | 环保 | 是 |
| 燃油类型 | 柴油 | 排放标准 | 国五 |
| 其他 | 1、随底盘选装驾驶室。2、该车仅选用3308mm轴距 。3、防护材料:Q23**碳钢,连接方式:左右侧面及后下部防护与副梁、地板采用焊接连接,后下部防护与车架采用焊接连接,后部防断面尺寸(mm):100×50,后部防护离地高度(mm):310。4、ABS型号为/ABS/ASR-24V-4S/4M,生产企业是:襄阳东风隆诚机械有限责任公司。5发动机与油耗值对应关系为(L/km):4B2-115C50/17.3,ZD30D13-5N/17.9,CY4BK551/17.7,YC4FA115-50/17.4,4DW93-84E5/17.3,D28D11-5DA/17.3,YN27CRE1/17.3,YN33CRE1/17.3。6、专用装置:摆臂机构,主要用于城镇环卫,垃圾的收集与转运。 | ||
| 程力威CLW5070ZBSD5摆臂式垃圾车底盘参数 | |||
| 底盘型号 | EQ1070SJ3BDF | 底盘品牌 | 东风牌 |
| 轴 数 | 2 | 前轮距(mm) | 1503,1485,1519,1595 |
| 轴 距(mm) | 3308,2800 | 后轮距(mm) | 1494,1516,1540 |
| 轮 胎 数: | 6 | 轮胎规格 | 7.00-16,7.00R16 |
| 接近离去角 | 20/18 | 前悬后悬 | 1040/1602 |
| 程力威CLW5070ZBSD5摆臂式垃圾车发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ML) | 功率(KW) |
| CY4BK551 | 东风朝阳朝柴动力有限公司 | 3707 | 75 |
| YC4FA115-50 | 广西玉柴机器股份有限公司 | 2982 | 85 |
| 4B2-115C50 | 安徽全柴动力股份有限公司 | 2545 | 85 |
| ZD30D13-5N | 东风轻型发动机有限公司 | 2953 | 96 |
| D28D11-5DA | 东风轻型发动机有限公司 | 2771 | 85 |
| 4DW93-84E5 | 一汽解放汽车有限公司无锡柴油机厂 | 2540 | 64 |
| YN27CRE1 | 昆明云内动力股份有限公司 | 2672 | 70 |
| YN33CRE1 | 昆明云内动力股份有限公司 | 3298 | 85 |
| SD4D25R-70 | 江苏四达动力机械集团有限公司 | 2545 | 70 |
| 4DX23-120E5 | 一汽解放汽车有限公司无锡柴油机厂 | 3857 | 90 |
| D25TCIE2 | 昆明云内动力股份有限公司 | 2499 | 96 |
| 4F20TCIE5 | 常柴股份有限公司 | 1995 | 70 |
| 4DW94-95E5 | 一汽解放汽车有限公司无锡柴油机厂 | 2720 | 72 |
| YCD4N4S-110 | 广西玉柴动力机械有限公司 | 2799 | 80 |
| WP2.3Q110E50 | 潍柴动力扬州柴油机有限责任公司 | 2290 | 81 |
