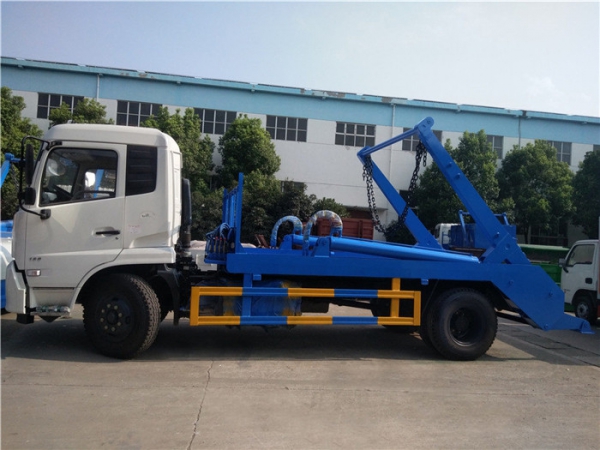

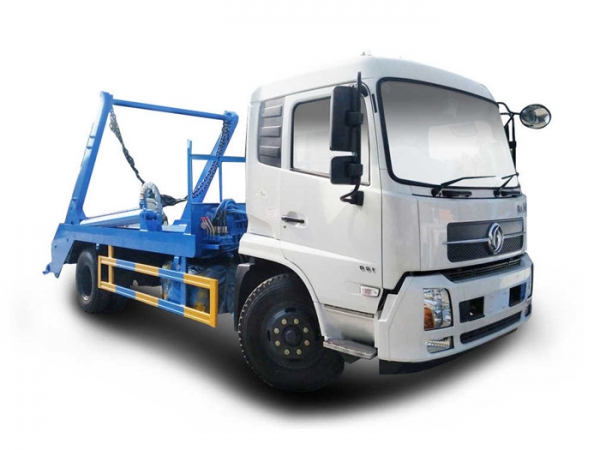

国六厂家直销东风天锦12立方摆臂垃圾车带斗
详细参数配置

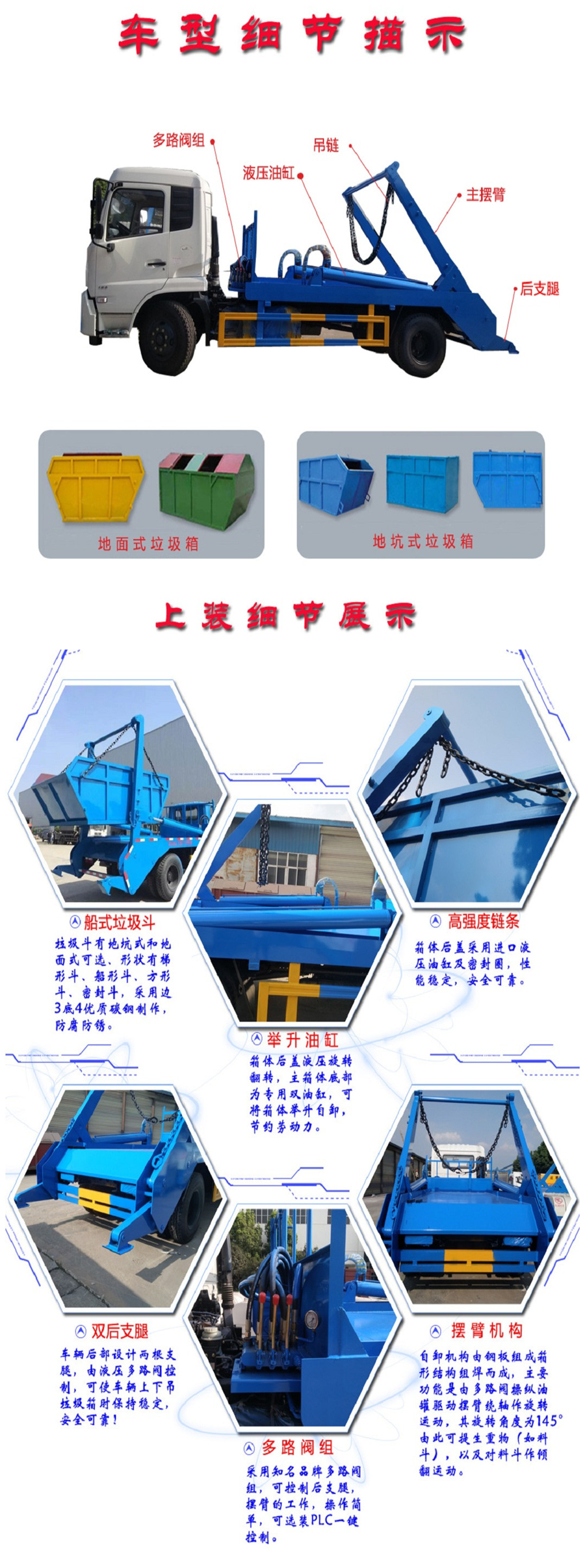

底盘及上装配置图文说明
我公司专业生产各类摆臂式垃圾车，并可根据用户需求进行专门设计制作。该车适用全国通用垃圾斗，带自卸功能，液压操作，垃圾斗可自吊上吊下，摆臂一次工作循环时间60S。该车的特点是货斗与车体分开，能实现一台车与多个货斗联合作业，循环运输，充分提高了车辆的运输能力，特别适用于短途运输，如环卫部门对城镇垃圾的清理、运输等。
本车主要由摆臂结构、料斗、液压系统、操作系统组成。

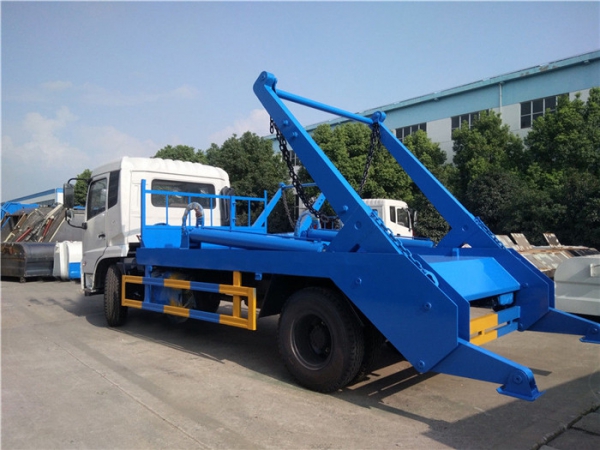

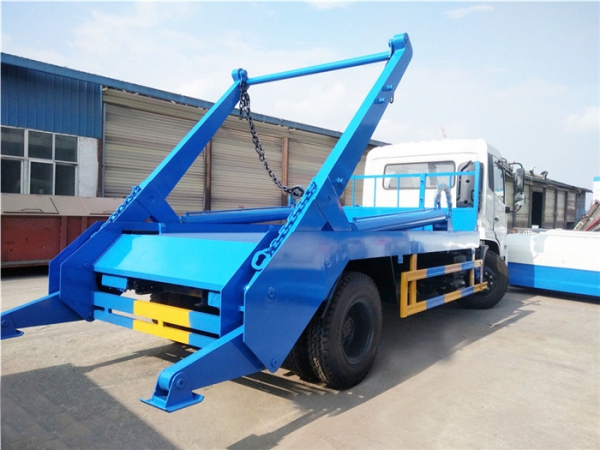

摆臂机构：由钢板组成箱形结构组焊而成，其主要功能是由多路阀操纵油缸驱动摆臂绕轴作旋转运动，由此可提升重物。
料斗：有敞开和密封式两种。（船形斗、方形斗、密封斗 ）
液压操作系统：液压系统由取力器，油泵，手动多路换向阀，单向液压锁，平衡阀，油管，油箱等组成。整个系统由汽车变速箱和取力器提供动力，手动多路阀操纵支腿油缸和摆臂油缸作伸缩运动。只有当支腿确认支撑住车辆后才能进行起吊重物作业。本系统油泵排量大小可由手动油门在车下作调控，手动换向阀手柄**阀杆行程从而**油缸活塞杆运动速度，系统压力可由安全溢流阀设定，系统超过设定压力将由安全溢流阀溢流。
车型评测
| HLW5160ZBS5DF摆臂式垃圾车主要技术参数 | |||
| 产品** | 企业名称 | 湖北汽车有限公司 | |
| 车辆型号 | HLW5160ZBS5DF | 公告批次 | 319 |
| 外形尺寸(mm) | 7300,7700,8000,8200,7450×2500×3360,3420 | 罐体容积(m3) | |
| 总质量(kg) | 15800 | 额定质量(kg) | 9005 |
| 整备质量(kg) | 6600 | 前排乘客(人) | 3 |
| 轴荷(kg) | 5600/10200 | 免征 | 是 |
| **高时速(km/h) | 98 | 燃油 | 否 |
| 油耗(L/100Km) | 27.3,27.4,27.6,24.8,24.4,27.8,27.3,27.9 | 环保 | 是 |
| 燃油类型 | 柴油 | 排放标准 | 国五 |
| 其他 | 整车长/轴距对应关系:7300/3800,7450/3950,7700/4200,8000/4500,8200/4700。防护材料:Q235碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):100×50,后部防护离地高度(mm):460。随底盘选装驾驶室,该车装有具有卫星定位装置的行驶记录仪。ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车**系统(**)有限公司.装配发动机ISD210 50,ISD190 50,ISD180 50,EQH180-52,EQH180-53,ISB180 50,ISD270 50,ISB210 50,对应的油耗值为27.3,27.4,27.6,24.8,24.4,27.8,27.3,27.9。 | ||
| HLW5160ZBS5DF摆臂式垃圾车底盘参数 | |||
| 底盘型号 | DFL1160BX1V | 底盘品牌 | 东风牌 |
| 轴 数 | 2 | 前轮距(mm) | 1880,1900,1920 |
| 轴 距(mm) | 3800,4200,4500,4700,5000 | 后轮距(mm) | 1800,1860,1820 |
| 轮 胎 数: | 6 | 轮胎规格 | 9.00-20,9.00R20,10.00-20,10.00R20,10R22.5,275/80R22.5,275/70R22.5,295/80R22.5 |
| 接近离去角 | 20/18 | 前悬后悬 | 1430/2070 |
| HLW5160ZBS5DF摆臂式垃圾车发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ML) | 功率(KW) |
| ISD210 50 | 东风康明斯发动机有限公司 | 6700 | 155/210 |
| ISD190 50 | 东风康明斯发动机有限公司 | 6700 | 144/195 |
| ISD180 50 | 东风康明斯发动机有限公司 | 4500 | 132/179 |
| EQH180-52 | 东风商用车有限公司 | 4752 | 132/179 |
| EQH180-53 | 东风商用车有限公司 | 4752 | 132/179 |
| ISB180 50 | 东风康明斯发动机有限公司 | 5900 | 132/179 |
| ISD270 50 | 东风康明斯发动机有限公司 | 6700 | 198/269 |
| ISB210 50 | 东风康明斯发动机有限公司 | 5900 | 155/210 |
| ISB190 50 | 东风康明斯发动机有限公司 | 5900 | 140/190 |
